Koje tehnike savijanja se koriste za MS šuplji profil?

Meki čelik (MS) šuplji presek, takođe poznat kao HSS, pokriva kvadratni šuplji presek (SHS), pravougaoni šuplji presek (RHS) i kružni šuplji presek (CHS). Zahvaljujući izvanrednoj otpornosti na torziju, visokom odnosu čvrstoće-prema-težini i superiornoj obradivosti, MS šuplji profili su široko prihvaćeni u arhitektonskim zakrivljenim konstrukcijama, rukohvatima, okvirima vozila, poljoprivrednoj opremi, lukovima mostova i okvirima industrijskih mašina širom svijeta.

Brisk Steel, profesionalni proizvođač i izvoznikEN 10210, EN 10219, ASTM A500, AS 1163standardni MS šuplji profili, sažima sve glavne industrijske tehnike savijanja za MS šuplje profile u ovom vodiču. Razrađujemo principe rada, prednosti i nedostatke, primjenjive scenarije i usklađujemo svaku metodu savijanja sa performansama MS šupljeg presjeka naše fabrike kako bismo pomogli globalnim kupcima, proizvođačima i inženjerima da efikasno odaberu optimalno rješenje za oblikovanje.

Svi naši šuplji profili MS usvajaju meki čelik serije S235, S275, S355, sa stabilnom duktilnošću i ujednačenom debljinom stijenke, što uvelike smanjuje defekte savijanja kao što su spljoštenje, naboranje ili pucanje tokom hladnog/vrućeg oblikovanja. Naša fabrika podržava pre-prilagođenu obradu savijanja za sve veličine šupljih profila, isporučujući gotove zakrivljene komponente za smanjenje troškova izrade klijenata na-obrtu.

Svi procesi savijanja spadaju u dvije osnovne kategorije:Hladno savijanje (formiranje na sobnoj{0} temperaturi)iVruće/indukcijsko savijanje (formiranje na visokim-temperaturama). Hladno savijanje dominira masovnom proizvodnjom od lakih-do-srednjih zidova šupljih profila, dok vruće/indukcijsko savijanje služi projektima teških-zidova, velikog-promjera ili ultra-uskog radijusa savijanja.

Serija hladnog savijanja (najviše se koristi za brzi čelični standard MS HSS)

Postupci hladnog savijanja se izvode na temperaturi okoline bez ukupnog zagrijavanja. Zadržavaju originalna mehanička svojstva MS šupljih profila, daju glatku završnu obradu i niže troškove proizvodnje. Četiri glavne tehnike hladnog savijanja primjenjuju se globalno:

Rotary Draw Mandrel Bending

Princip rada: MS šuplji profil je čvrsto stegnut na rotacionoj kalupu za oblikovanje, povučen i omotan oko matrice fiksnog radijusa. Segmentirani čelični trn se ubacuje u šuplju cijev tokom savijanja kako bi podupro unutrašnje zidove, eliminirao ovalnost, stanjivanje zidova i bore.

Prednosti

• Postiže uske radijuse savijanja (minimalno 1,5× vanjski prečnik) sa ultra-velikom preciznošću
• Minimalna deformacija poprečnog presjeka; konzistentna glatka površina za izložene arhitektonske komponente
• Visoka ponovljivost za masovnu proizvodnju jednolikih savijenih dijelova (rukohvata, okvira opreme)
• Kompatibilan sa svim Brisk Steel tankim i srednjim-zidnim SHS/RHS/CHS

Nedostaci

• Prilagođeni setovi kalupa potrebni za svaki radijus savijanja, veća početna ulaganja u alat
• Nije prikladno za zakrivljene profile ultra{0}}velikog-dugog radijusa-

Najbolji odgovarajući Brisk Steel MS HSS: tanki-CHS, mala- veličina SHS/RHS (debljina zida manja ili jednaka 12 mm), arhitektonski ukrasni savijeni dijelovi

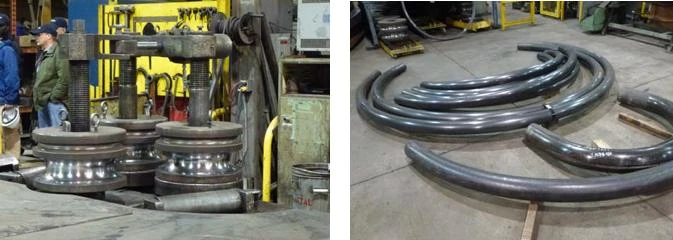

Savijanje sa tri valjka (Pyramid Roll savijanje)

Princip rada: Tri trokutasto{0}}raspoređena valjka primjenjuju postepeni pritisak na MS šuplji dio putem višestrukih ponovljenih prolaza za hranjenje, formirajući kontinuirane lukove velikog- polumjera ili pune kružne prstenove bez fiksnih kalupa za oblikovanje.

Prednosti

• Neograničen podesivi radijus savijanja; savršeno za duge-raspone blage krivine (lučne nadstrešnice, nosači mostova)
• Niska cijena alata, nisu potrebne prilagođene kalupe za različite radijuse
• Obrađuje šuplje dijelove pune dužine do 12m standardne fabričke dužine koje isporučuje Brisk Steel

Nedostaci

• Ne može proizvesti oštre ili uske{0}}uglove savijanja; minimalno ograničenje radijusa savijanja je 20× vanjska veličina presjeka
• Za preciznu zakrivljenost potrebna je ponovljena kalibracija

Najbolji odgovarajući Brisk Steel MS HSS: srednji-zidni veliki-CHS/RHS, lukovi solarnih nosača, zakrivljene grede na fasadi zgrade

Pritisni / Ram Point Savijanje

Princip rada: Hidraulični ram vrši koncentrisano opterećenje u tački na fiksni MS šuplji dio kako bi formirao jedno-ugaone krivine ili blage nagibe velikog-radijusa. Jednostavne kalupe u obliku slova V- koriste se za osnovno ugaono oblikovanje bez unutrašnjeg nosača trna.

Prednosti

• Najniži troškovi opreme i obrade za jednostavne pojedinačne krivine
• Brza obrada za male-serije osnovne strukturne konzole

Nedostaci

• Jako spljoštenje šupljeg presjeka i izobličenje poprečnog-presjeka bez trna
• Loša obrada površine; primjenjivo samo za skrivene strukturne ne-estetske komponente

Najbolji odgovarajući Brisk Steel MS HSS: debeli-industrijski noseći okviri, nisko-estetski privremeni strukturalni dijelovi

Stretch Bending

Princip rada: Dvije krajnje stezaljke zatežu MS šuplji profil pod konstantnom napetosti dok se savijaju oko kalupa za formiranje, ravnomjerno raspoređujući vlačni napon po površini profila.

Prednosti

• Skoro -nulti povratak, ultra-precizni složeni 3D zakrivljeni profili
• Ravnomjerna raspodjela debljine stijenke nakon oblikovanja

Nedostaci

• Skupa specijalizovana oprema; samo za vrhunske-automobilske i svemirske male{1}}dijelove

Najbolji odgovarajući Brisk Steel MS HSS: Visoko{0}}precizne komponente šupljeg dijela šasije vozila

Vruće i indukcijsko savijanje (za teške-debele-zidne MS šuplje presjeke)

Lokalno indukcijsko savijanje

Princip rada: Elektromagnetna indukciona zavojnica lokalno zagreva usku zonu savijanja MS šupljeg preseka na 800–950 stepeni, dramatično smanjujući čvrstoću tečenja čelika, zatim formira velike ili čvrste poluprečnike pod mehaničkom silom, nakon čega sledi kontrolisano gašenje vodom.

Prednosti

• Idealan za teški -zid od Brisk Steel MS HSS (debljina zida veća ili jednaka 16 mm, OD veći od ili jednak 300 mm) koji se ne može hladno-savijati
• Nisko zaostalo naprezanje nakon formiranja, izbjegava rizik od pucanja za šipove visoko{0}}konstrukcijskih cijevi
• Proizvodi uske radijuse na velikim strukturalnim šupljim dijelovima za naftu i plin, projekte gradskih mostova

Nedostaci

• Zagrijavanje i gašenje stvara površinski oksidacijski kamenac; potrebna dodatna završna obrada pjeskarenjem
• Duži proizvodni ciklus i veći trošak energije u odnosu na hladno savijanje

Najbolji odgovarajući Brisk Steel MS HSS: debeli-zidni EN 10210 vruće-završeni šuplji dijelovi, konstrukcioni stubovi na moru, veliki nosači luka mosta

Vruće savijanje cijele peći

Princip rada: Cijeli MS šuplji profil se ravnomjerno zagrijava u peći prije savijanja na opremi za valjak ili presu. Rijetko se koristi u modernoj proizvodnji čelika zbog loše kontrole dimenzija.

Prednosti: Ekstremno visoka savitljivost za ultra-debele prevelike šuplje dijelove

Nedostaci: Teška termička deformacija, teška oksidacija, nedosljedna mehanička svojstva nakon hlađenja

Efekat savijanja direktno zavisi od duktilnosti osnovnog materijala, granice popuštanja i tolerancije debljine zida. SveBrisk SteelMS šuplji profili se striktno pridržavajuEN 10219 (hladno oblikovano)iEN 10210 (vruće{1}}gotovo)mehanički standardi:

• Snaga prinosa:

1. S235JR/H: Veći ili jednak 235MPa - Odlična duktilnost, najlakše hladno savijanje, minimalan rizik od pucanja
2. S275JR/H: Veći ili jednak 275MPa - Uravnotežena snaga i obradivost, mainstream klasa za opšte projekte savijanja
3. S355JR/H: Veća ili jednaka 355MPa - Visoka strukturna čvrstoća; hladno savijanje zahtijeva potporu trna kako bi se spriječio lom zida

• Stopa istezanja veća ili jednaka 24%: Naš sirovi meki čelik garantuje dovoljnu plastičnu deformaciju tokom savijanja bez lomljivog loma

• Dimenzionalna uniformnost: Kontrolisana tolerancija debljine zida ±0,3 mm eliminiše neujednačenu koncentraciju naprezanja tokom oblikovanja, što je ključna prednost Brisk Steel-ove kontinuirane proizvodne linije za valjanje

• Kvalitet površine: Glatka površina bez oksida-smanjuje ogrebotine od trenja tokom rotacionog savijanja i savijanja, radno opterećenje poliranja nakon rezanja-

U poređenju sa lošijim -šupljim profilima od generičkih dobavljača, naš MS HSS pruža stabilne performanse savijanja u svim tehnikama oblikovanja:

• Dosljedan kvalitet sirovina Mi nabavljamo certificirane nisko-ugljične ploče od blagog čelika sa stabilnim hemijskim sastavom (nizak sadržaj ugljika i sumpora), izbjegavajući tvrdo lomljive zone koje uzrokuju defekte savijanja.

• Precizna kontrola dimenzija kotrljanja Jedinstvena debljina zida i simetrična geometrija poprečnog-presjeka eliminišu neravnomjerne deformacije tokom savijanja valjanjem ili rotacijskim izvlačenjem; manje habanje trna i veći stepen popuštanja završnog savijanja.

• Kompatibilnost pune veličine i kvaliteta Nabavite tankozidne ukrasne CHS/SHS za hladno savijanje trna, srednje-zidne profile za savijanje valjaka i teške-vruće zidove-završene šuplje dijelove za indukciono zaustavno savijanje, pokrivajući sve zahtjeve klijenta za formiranje} u jednoj nabavi{4.

• U-Kućna usluga pre-prerade savijanja Naša fabrika posjeduje kompletne CNC rotacione savijače, tri-mašine za savijanje i indukcijsko grijanje opreme za savijanje. Pružamo pre-savijene gotove šuplje komponente, štedeći rad u radionici stranih proizvođača, ulaganje u opremu i vrijeme isporuke.

• Potpuna standardna certifikacija Svi savijeni šuplji dijelovi dolaze sa EN 10204 3.1B MTR certifikatima, izvještajima treće strane-o inspekciji, u potpunosti usklađeni sa standardima EU, Australije, Amerike za inženjering prihvatljivosti za izvezene savijene strukturne dijelove.

• Arhitektura i konstrukcija: zakrivljene fasadne grede, lučni okviri nadstrešnica, inox-opremani rukohvati, zakrivljene stepenice

• Općina i infrastruktura: lučni nosači mosta, saobraćajni stubovi, zakrivljeni nosači za montažu solarnih panela

• Industrijska proizvodnja: okviri poljoprivrednih mašina, zakrivljeni nosači skladišnih regala, zaštitni okviri opreme

• Transport i energija: savijene komponente šasije za kamione i prikolice, savijeni nosači cjevovoda niskog-pritiska

Odabir ispravnogtehnika savijanja za MS šuplji profiloslanja se na zahtjev za radijusom savijanja, debljinu zida, estetsku potražnju i budžet projekta: hladno savijanje trna sa rotirajućim izvlačenjem za uske-radijusne dijelove ukrasnih dijelova, tri-savijanje sa tri valjka za dugačke blage lukove, indukcijsko savijanje za teške-velike strukturalne šuplje dijelove zidova.

Standardizirani, visoko{0}}duktilni MS šuplji profili Brisk Steel-a u potpunosti su prilagodljivi svim glavnim industrijskim procesima savijanja. Integriramo nabavku sirovih šupljih profila i profesionalnu pre-preradu pred savijanjem kako bismo isporučili prilagođene zakrivljene čelične komponente za globalne klijente u građevinarstvu, proizvodnji i inženjeringu. Kontaktirajte naš tehnički tim kako biste dobili profesionalna rješenja za savijanje koja su usklađena s vašim specifikacijama šupljeg profila.
