Strukturalni šuplji profili

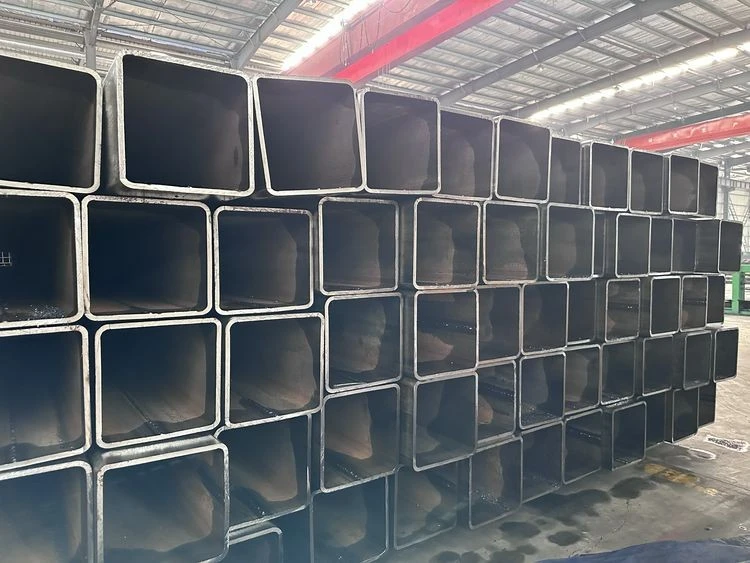

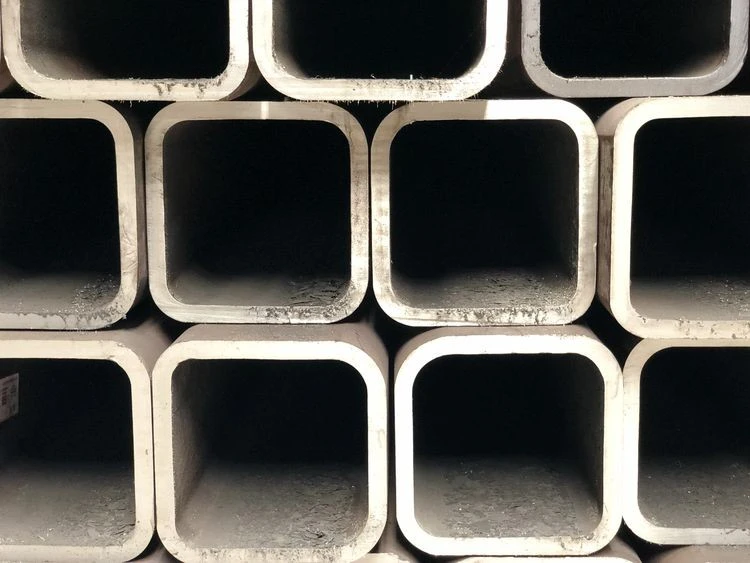

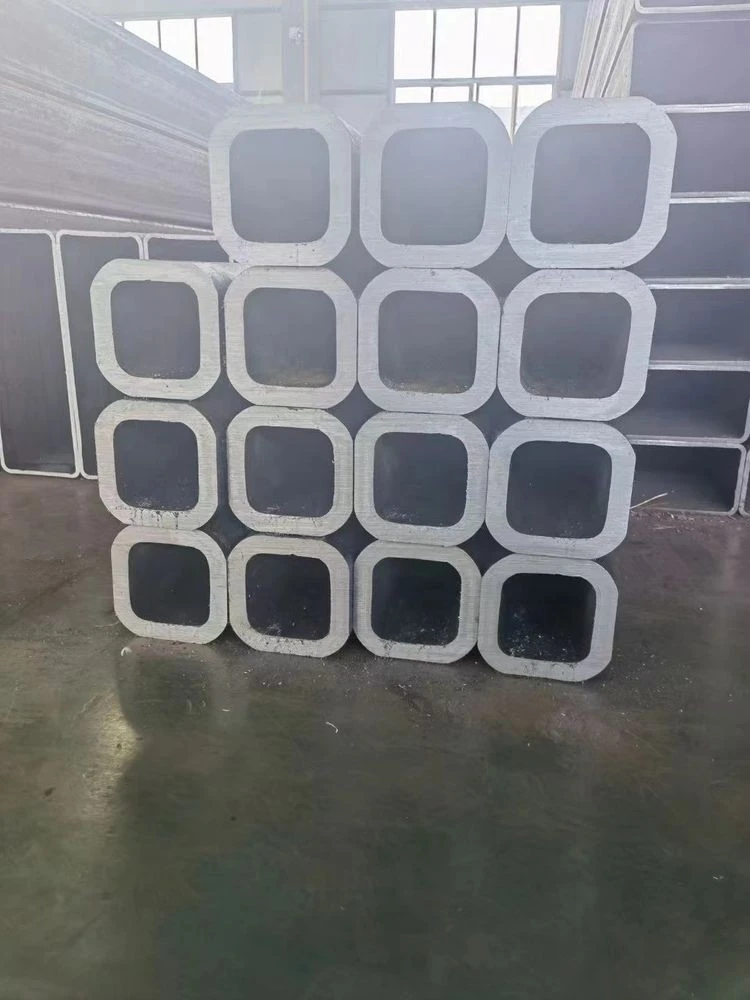

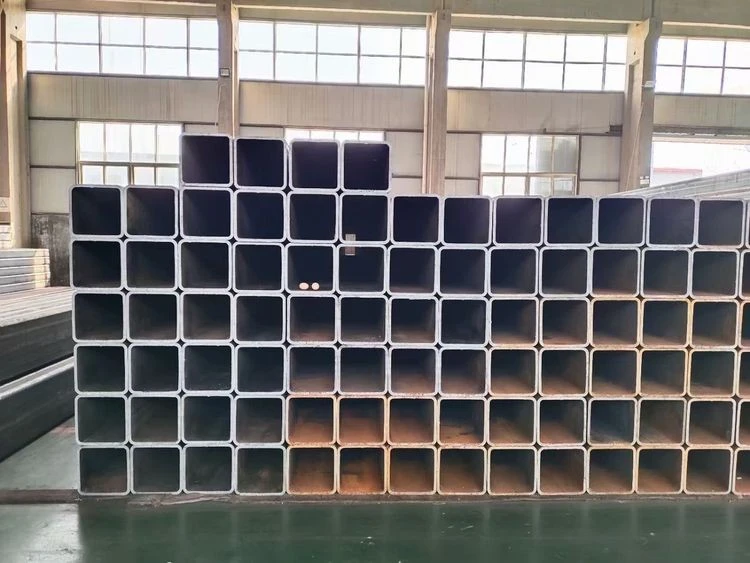

Strukturalni šuplji profili (SHS)i pravougaoni šuplji profili (RHS) su bitne komponente u modernim građevinskim i inženjerskim projektima. Ovi svestrani čelični profili dolaze u različitim veličinama i specifikacijama, što ih čini pogodnim za širok raspon primjena. U ovom sveobuhvatnom vodiču istražit ćemo svijet SHS i RHS, zadubljujući se u njihove veličine, primjenu i ključne faktore pri odabiru.

Koje su standardne veličine za SHS i RHS cijevi?

Kada su u pitanju šuplji strukturni profili (SHS) i pravougaoni šuplji profili (RHS), razumevanje standardnih veličina je ključno za inženjere, arhitekte i građevinske profesionalce. Ovi čelični profili dostupni su u širokom rasponu dimenzija kako bi zadovoljili različite zahtjeve projekta.

Za SHS cijevi, koje imaju kvadratni poprečni-presjek, uobičajene veličine se obično kreću od 20 mm x 20 mm do 1200 mm x 1200 mm. Debljina zida može varirati od 1,6 mm do 16 mm, u zavisnosti od konstruktivnih zahteva. Neke od najčešće korištenih SHS veličina uključuju:

- 50mm x 50 mm

- 75mm x 75 mm

- 100mm x 100 mm

- 150mm x 150 mm

- 200mm x 200 mm

- 250mm x 250 mm

- 300mm x 300 mm

- 350mm x 350 mm

- 400mm x 400 mm

- 450mm x 450 mm

- 500mm x 500 mm

- 750mm x 750 mm

- 600mm x 600 mm

- 800mm x 800 mm

- 900mm x 900 mm

- 1000mm x 1000 mm

- 1200mm x 1200 mm

RHS cijevi, koje karakterizira njihov pravokutni poprečni -presjek, nude još veću fleksibilnost u pogledu dimenzija. Standardne veličine za RHS mogu se kretati od 50 mm x 30 mm do 500 mm x 300 mm ili više. Debljine zidova su slične onima kod SHS-a, u rasponu od 1,6 mm do 16 mm. Popularne RHS veličine uključuju:

- 50mm x 25 mm

- 75mm x 50 mm

- 100mm x 50 mm

- 150mm x 100 mm

- 200mm x 100 mm

- 300mm x 200 mm

- 400mm x 200 mm

- 500mm x 300 mm

- 600mm x 200 mm

- 600mm x 300 mm

- 800mm x 400 mm

- 800mm x 500 mm

- 1000mm x 500 mm

- 1200mm x 1000 mm

- 1200mm x 800 mm

Važno je napomenuti da ove veličine nisu iscrpne i proizvođači mogu ponuditi prilagođene dimenzije kako bi zadovoljili specifične potrebe projekta. Izbor veličine zavisi od različitih faktora, uključujući-zahtjeve nosivosti, arhitektonski dizajn i specifičnu primjenu elementa konstrukcije.

Prilikom odabira odgovarajuće veličine za SHS ili RHS cijevi, inženjeri moraju uzeti u obzir nekoliko faktora:

1. Nosivost-nosivosti: Veći dijelovi i deblji zidovi općenito pružaju veću čvrstoću i{2}}nosivost.

2. Dužina raspona: Potrebna dužina konstrukcijskog elementa utječe na odabir veličine.

3. Razmatranja težine: Balansiranje snage sa ukupnom težinom strukture je ključno za efikasan dizajn.

4. Estetski zahtjevi: U nekim slučajevima vidljivi profil sekcija može utjecati na odabir veličine iz arhitektonskih razloga.

5. Priključci i spojevi: Odabrana veličina mora biti kompatibilna sa planiranim načinima spajanja i drugim konstruktivnim elementima.

Razumijevanje ovih standardnih veličina i njihove primjene ključno je za optimizaciju konstrukcijskog dizajna i osiguravanje dugovječnosti i sigurnosti građevinskih projekata. Uvijek konsultujte relevantne dizajnerske kodove i standarde, kao što je AS/NZS 1163, kada specificirate SHS i RHS cijevi za svoj projekt.

Kako se specifikacija cijevi AS 1163 primjenjuje na SHS?

AS 1163, australski standard za šuplje profile od konstrukcijskog čelika, igra ključnu ulogu u definiranju specifikacija zaAS 1163 Cijev SHS(kvadratni šuplji profili) i drugi strukturalni šuplji profili. Ovaj standard osigurava da čelični profili koji se koriste u građevinskim i inženjerskim projektima ispunjavaju stroge kriterije kvalitete i performansi.

AS 1163 specifikacija pokriva nekoliko ključnih aspekata SHS cijevi:

1. Materijalne ocjene:

AS 1163 definira različite razrede čelika koji se koriste za SHS, a najčešći su C350 i C450. Ove ocjene označavaju minimalnu granicu tečenja čelika, pri čemu C350 ima granicu tečenja od 350 MPa, a C450 ima 450 MPa. Izbor razreda ovisi o specifičnim strukturnim zahtjevima projekta.

2. Proces proizvodnje:

Standard specificira da SHS cijevi treba da se proizvode korištenjem zavarivanja električnim otporom (ERW) ili sličnim odobrenim procesom. Ovo osigurava konzistentnost u kvalitetu šava i cjelokupnom strukturnom integritetu sekcija.

3. Tolerancije dimenzija:

AS 1163 postavlja stroge tolerancije za dimenzije SHS cijevi, uključujući:

Vanjske dimenzije (širina i dubina)

Debljina zida

Pravost

Kvadratnost stranica

Twist

Ove tolerancije osiguravaju da SHS cijevi ispunjavaju tražene specifikacije i da se mogu pouzdano koristiti u strukturalnim proračunima i projektima.

4. Površinska obrada i premazi:

Standard navodi zahtjeve za završnu obradu površine, uključujući prihvatljive nivoe površinskih nesavršenosti. Također daje smjernice za zaštitne premaze, kao što je galvanizacija, koji se mogu primijeniti za povećanje otpornosti na koroziju.

5. Mehanička svojstva:

AS 1163 specificira potrebna mehanička svojstvaAS 1163 Cijev SHS, uključujući:

Zatezna čvrstoća

Granica tečenja

Izduženje

Udarna žilavost (za određene vrste i debljine)

Ova svojstva su ključna za osiguranje da SHS cijevi mogu izdržati očekivana opterećenja i uvjete okoline u njihovoj predviđenoj primjeni.

6. Testiranje i inspekcija:

Standard nalaže različita ispitivanja i inspekcijske postupke kako bi se potvrdila usklađenost sa specificiranim zahtjevima. To može uključivati:

Zatezna ispitivanja

Testovi spljoštenja

Vizuelni pregledi

Ispitivanje zavarenih spojeva bez{0}}razaranja

7. Označavanje i dokumentacija:

AS 1163 zahtijeva da SHS cijevi budu označene specifičnim informacijama, uključujući naziv ili zaštitni znak proizvođača, razred čelika i standardnu ​​oznaku. Ovo osigurava sljedivost i pomaže u verifikaciji da se ispravni materijali koriste na-lokaciji.
