ASTM A500 strukturni šuplji profili
ASTM A500 standardna specifikacija za hladno oblikovane zavarene i bešavne konstrukcijske cijevi od ugljičnog čelika u krugovima i oblicima

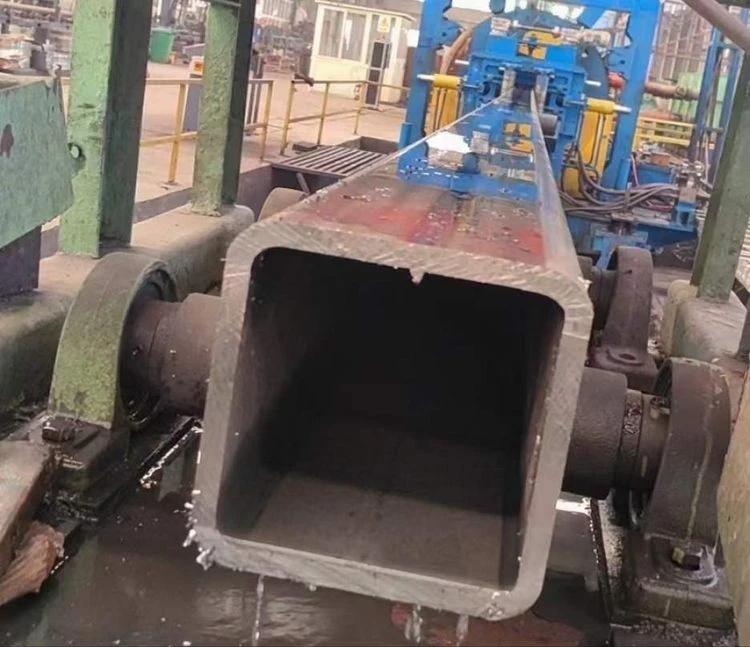

Proces proizvodnje
ASTM A500 strukturalna cijev je zavarena cijev veličine cijevi izrađena od ravnog čelika, formirana valjkastim sustavom i zavarena pomoću otpornog zavarivanja. Uzdužni čeoni spoj zavarene cijevi se zavaruje cijelom debljinom kako bi se osigurala konstrukcijska čvrstoća dijela cijevi. Zavarene čelične cijevi se obično postavljaju bez uklanjanja unutrašnjeg bljeska.
Prednosti strukturno zavarenih cijevi
1. Čvrstoća: Ima visok omjer čvrstoće i težine, odlične karakteristike potpore kompresiji i odličnu torzijsku čvrstoću.
2. Izgled: U izloženim aplikacijama, posebno u primjeni arhitektonskog izloženog konstrukcijskog čelika (AESS) u zgradama, pruža poželjnu vizualnu priliku za projektovanje zgrada i drugih konstrukcija.
3. Ujednačenost: Ima ujednačenu veličinu, oblik, snagu i tolerancije, što čini njegovu upotrebu potpuno predvidljivom i posebno je važno za zahtjevne OEM aplikacije.
4. Jednostavan za izradu: lako se može savijati, formirati, štancati i bušiti. Poboljšanje dizajna spoja koji se koristi za fiksiranje strukturalne cijevi na samu sebe ili druge konstrukcijske materijale također poboljšava lakoću proizvodnje na licu mjesta
5. Isplativost: Zbog svog visokog omjera čvrstoće, posebno kod A1085, konkurentan je u odnosu na druge konstrukcijske materijale. Kroz poboljšane metode povezivanja i pričvršćivanja, obično ima prednost u troškovima.
6. Otpornost: Otporan je na vatru i neće se savijati, uvijati, cijepati, širiti ili skupljati.
7. Konzistencija: Otporan je na suhu trulež i buđ.
ASTM A500 svojstva cijevi (okrugle cijevi)
|
Mehanička svojstva |
||||
|
ASTM A500 |
||||
|
Ocjena A |
Razred B |
Razred C |
Ocena D |
|
|
Vlačna čvrstoća (min, psi) |
45000 |
58000 |
62000 |
58000 |
|
Granica tečenja (min, psi) |
33000 |
42000 |
46000 |
36000 |
|
Izduženje u 2 inča (min, %) |
25* |
23** |
21*** |
23** |
|
*Odnosi se na specificirane debljine zida (t) jednake ili veće od 0.120". Za manje specificirane debljine zida, minimalne vrijednosti izduženja se izračunavaju po formuli: % izduženja u 2"=56 t+17.5, zaokruženo na najbliži postotak. |
||||
|
** Odnosi se na određene debljine zida (t) jednake ili veće od 0.180". Za manje specificirane debljine zida, minimalne vrijednosti izduženja se izračunavaju po formuli: % izduženja u 2" {{3} }t+12, zaokruženo na najbliži postotak. |
||||
|
*** Odnosi se na specificirane debljine zida (t) jednake ili veće od 0.120". Za manje specificirane debljine zida, minimalne vrijednosti izduženja moraju biti u dogovoru sa proizvođačem. |
||||
|
Tipična hemijska svojstva |
||||
|
hemija (%) |
ASTM A500 |
|||
|
Razredi A, B i D |
Razred C |
|||
|
Heat Analysis |
Analiza proizvoda |
Heat Analysis |
Analiza proizvoda |
|
|
ugljik * |
0.26 Maks |
0.30 Maks |
0.23 Maks |
0.27 Maks |
|
mangan * |
1,35 Maks |
1,40 Maks |
1,35 Maks |
1,40 Maks |
|
Fosfor |
0.035 Maks |
0.045 Maks |
0.035 Maks |
0.035 Maks |
|
Sumpor |
0.035 Maks |
0.045 Maks |
0.035 Maks |
0.045 Maks |
|
bakar ** |
0.20 Min |
0.18 Min |
0.20 Min |
0.18 Min |
|
*Za svako smanjenje od {{0}}}.01 procentnog poena ispod specificiranog maksimuma za ugljenik, dozvoljeno je povećanje od 0,06 procentnih poena iznad specificiranog maksimuma za mangan, do maksimalno 1,50% toplotnom analizom i 1,60% analizom proizvoda |
||||
|
**Ako je čelik koji sadrži bakar naveden u narudžbenici
|
||||
Popularni tagovi: ASTM a500 šuplji profili, Kina ASTM a500 šuplji profili proizvođači, dobavljači, fabrika, ҡыуыш бүлек эҙләү, тимер ҡыуыш өлөшө, ҡыуыш бүлек перила, ҡыуыш бүлекте күҙаллау, ҡыуыш участка тәҡдим һәм ихтыяж, ҡыуыш бүлек проекты хәл итеү
