Šuplji strukturni presjek
Šuplji profil je materijal napravljen od čeličnih cijevi koje su hladno valjane u skladu sa međunarodnim standardima kao što je ASTM A1085. Dostupan je u kvadratnom, okruglom i pravougaonom obliku{1}}poprečnog presjeka. Dizajn šupljeg jezgra pruža fleksibilne mogućnosti povezivanja za strukturalno uokvirivanje uz održavanje odličnog odnosa snage-i-težine.
Prednosti šupljih profila
Lakoća konstrukcije:Ravne površine kvadratnih i pravokutnih profila mogu se zavariti direktno na druge metalne dijelove, štedeći do 40% vremena potrebnog za pripremu rubova.
Estetski ugodne konstrukcije:Jednostavni geometrijski oblici savršeno se uklapaju u jezik modernog arhitektonskog dizajna, pri čemu mnogi dizajneri uključuju izložene SHS/RHS elemente u fasade i interijere.
Veoma prilagodljiv:Obrada ploče može izdržati ekstremne temperature od -40 stepeni do 120 stepeni, zadovoljavajući potrebe okruženja sa slanim prskanjem u obalnim područjima.
Visok životni ciklus:Na primjer, životni ciklus od 50 godina ili više može se kombinirati sa 90% mogućnosti recikliranja kako bi se pomoglo programima certifikacije zelene gradnje da uspješno ispune standarde.
Mogućnost prilagođavanja:Proizvođač može dati prilagođene specifikacije, na primjer, veličine u rasponu od 10 mm do 600 mm. Završne obrade premazane prahom-i vruće{4}}pocinkovane potapanjem mogu dodatno poboljšati otpornost na koroziju projekata na otvorenom.
Efikasno i ekonomično:Šuplje strukture mogu uštedjeti 20-40% u korištenju materijala u poređenju sa čvrstim šipkama, smanjujući troškove transporta za velike projekte za najmanje 15% uz zadržavanje istog nivoa čvrstoće.
Vrste šupljih profila

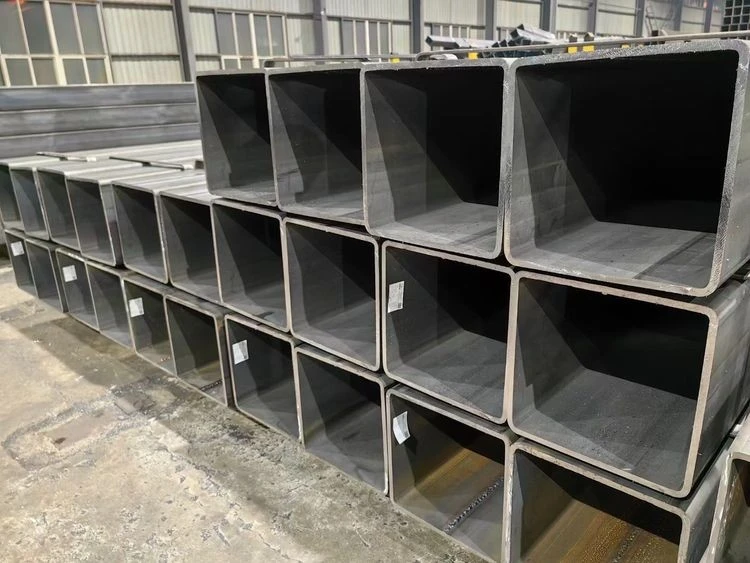

Kvadratni šuplji presjek (SHS)
Kvadratni šuplji profili (SHS), sa jednakostranim dimenzijama u rasponu od 20 mm do 300 mm, u skladu su sa ASTM A1085. Jednostavno rečeno, to je čelična cijev sa šupljom unutrašnjošću i kvadratnim poprečnim-osjekom s vanjske strane. To je posebna čelična cijev koja je pažljivo izrađena kroz složene procese kao što su hladno izvlačenje ili vruće valjanje. Ova posebna struktura daje mu odlične performanse i čini ga korisnim u raznim aplikacijama. Zbog svoje velike čvrstoće i jedinstvenog oblika poprečnog-poprečnog presjeka, kvadratni šuplji profil u mostogradnji se često koristi kao glavna nosiva{8}}konstrukcija mostova, osiguravajući da je most stabilan i estetski ugodan.
Bešavne šuplje sekcije
Bešavne šuplje sekcije su bešavne cijevi proizvedene postupkom vruće ekstruzije koji eliminira potrebu za zavarenim šavovima, što rezultira značajnim povećanjem performansi kompresije. Iako je ponešto skup, to je čelik koji se bira za hidraulične sisteme i mehaničke komponente pod visokim opterećenjem.
Tabela dimenzija/težina šupljeg čelika
|
Vrsta profila |
Standard |
Raspon veličina (mm) |
Debljina zida (mm) |
Težina jedinice (kg/m) |
Površina poprečnog presjeka (cm²) |
Moment inercije (cm⁴) |
|
SHS |
ASTM A500 Gr.C |
20×20 – 600×600 |
1.6 – 12.7 |
0.89 – 121.3 |
1.13 – 154.8 |
0.15 – 10,520 |
|
EN 10219 S355J2H |
30×30 – 600×600 |
2.0 – 16.0 |
1.17 – 98.6 |
1.49 – 125.7 |
0.82 – 7,890 |
|
|
JIS G 3466 STKR490 |
40×40 – 200×200 |
2.3 – 12.0 |
2.34 – 68.2 |
2.98 – 86.9 |
1.25 – 3,450 |
|
|
RHS |
ASTM A500 Gr.B |
50×25 – 400×200 |
1.9 – 12.5 |
1.82 – 135.8 |
2.32 – 173.2 |
1.02 – 15,800 |
|
EN 10219 S275J0H |
60×40 – 350×150 |
2.5 – 14.0 |
2.55 – 112.4 |
3.25 – 143.2 |
2.15 – 10,230 |
|
|
JIS G 3466 STK400 |
30×50 – 180×80 |
1.6 – 9.0 |
1.04 – 45.6 |
1.33 – 58.1 |
0.47 – 1,980 |
|
|
CHS |
ASTM A500 Gr.C |
Φ21.3 – Φ508 |
1.2 – 12.7 |
0.58 – 156.2 |
0.74 – 198.9 |
0.08 – 33,750 |
|
EN 10219 S235JRH |
Φ26.9 – Φ457 |
2.0 – 16.0 |
1.24 – 178.3 |
1.58 – 227.2 |
0.25 – 48,600 |
|
|
JIS G 3466 STKM590A |
Φ34 – Φ318.5 |
2.0 – 12.0 |
1.58 – 92.4 |
2.01 – 117.7 |
0.36 – 9,870 |
