Određivanje nosivosti šupljih profila EN 10219 je ključni aspekt za različite građevinske i inženjerske primjene. Kao dobavljač EN 10219 ŠUPLJIH PREGLEDA, razumijem značaj pružanja tačnih informacija o nosivosti našim kupcima. U ovom blogu ću se pozabaviti ključnim faktorima i metodama koje se koriste za određivanje nosivosti ovih šupljih profila.
Razumijevanje EN 10219 šupljih profila
EN 10219 je evropski standard koji utvrđuje tehničke uslove isporuke za hladno oblikovane zavarene šuplje konstrukcijske profile od nelegiranih i sitnozrnatih čelika. Ovi šuplji profili se široko koriste u građevinarstvu, mašinama i drugim industrijama zbog visokog odnosa čvrstoće i težine, odlične otpornosti na koroziju i lakoće izrade.
Sekcije mogu biti različitih oblika kao što su kružni, kvadratni i pravougaoni. Svaki oblik ima svoje jedinstvene karakteristike i nosivost. Na primjer, kružni šuplji profili se često preferiraju u aplikacijama gdje su torzijska opterećenja značajna, dok su kvadratni i pravokutni profili pogodniji za aplikacije sa savijanjem i aksijalnim opterećenjem.
Faktori koji utječu na opterećenje - nosivost
- Svojstva materijala
Materijal šupljeg profila EN 10219 igra vitalnu ulogu u određivanju njegove nosivosti. Granica tečenja i krajnja vlačna čvrstoća čelika su ključni parametri. Veća granica popuštanja znači da profil može izdržati veće naprezanje prije nego što dođe do plastične deformacije. Na primjer, ako koristimo čelik visoke čvrstoće, nosivost šupljeg profila bit će veća u odnosu na razred niže čvrstoće. - Sekcija Geometrija
Oblik i dimenzije šupljeg profila direktno utiču na njegovu nosivost. Za kružne preseke važni su prečnik i debljina zida. Veći prečnik i deblji zid će generalno rezultirati većom nosivošću. U slučaju kvadratnih i pravokutnih presjeka kritične su dužine stranica i debljina stijenke. Omjer širine i visine (omjer duže i kraće strane u pravokutnom presjeku) također utječe na ponašanje pod opterećenjem. - Uslovi učitavanja
Vrsta opterećenja primijenjenog na šuplji dio je značajan faktor. Postoje različite vrste opterećenja kao što su aksijalna opterećenja, opterećenja na savijanje, posmična opterećenja i torzijska opterećenja. Aksijalna opterećenja djeluju duž ose presjeka, dok opterećenja savijanja uzrokuju savijanje presjeka. Posmična opterećenja djeluju paralelno s poprečnim presjekom, a torzijska opterećenja uzrokuju uvijanje presjeka. Različiti uvjeti opterećenja zahtijevaju različite metode analize za određivanje nosivosti.
Metode za određivanje opterećenja - nosivosti
- Analitičke metode
Analitičke metode se zasnivaju na teorijskim jednačinama i principima mehanike. Za jednostavne uslove opterećenja, kao što je aksijalna kompresija ili čisto savijanje, postoje dobro utvrđene jednačine. Na primjer, Eulerova formula se može koristiti za izračunavanje kritičnog opterećenja izvijanja stupa pod aksijalnom kompresijom. Međutim, ove analitičke metode su često ograničene na idealizirane uvjete i možda neće uzeti u obzir sve stvarne faktore kao što su nesavršenosti u presjeku i neujednačeno opterećenje. - Numeričke metode
Numeričke metode, kao što je metoda konačnih elemenata (FEM), su svestranije i mogu se nositi sa složenim geometrijama i uvjetima opterećenja. FEM dijeli šuplji dio na male elemente i analizira ponašanje svakog elementa pod opterećenjem. Ova metoda može uzeti u obzir faktore kao što su nelinearnost materijala, geometrijska nelinearnost i kontakt između različitih dijelova. Pruža preciznije rezultate u odnosu na analitičke metode, posebno za složene strukture. - Eksperimentalno testiranje
Eksperimentalno ispitivanje je najpouzdaniji način za određivanje nosivosti šupljih profila EN 10219. Fizička ispitivanja mogu se provesti na stvarnim uzorcima kako bi se izmjerilo opterećenje pri kojem sekcija pokvari. Ovi testovi se mogu koristiti za validaciju rezultata dobijenih analitičkim i numeričkim metodama. Međutim, eksperimentalno testiranje je dugotrajno i skupo i možda neće biti izvodljivo za svaki projekat.
Studije slučaja
Razmotrimo slučaj kada građevinski projekat zahtijeva korištenje šupljih profila EN 10219 za okvir zgrade. Inženjer treba da odredi nosivost sekcija kako bi osigurao sigurnost konstrukcije.
- Initial Design
Inženjer prvo odabire odgovarajući oblik i veličinu šupljeg dijela na osnovu očekivanih opterećenja. Na primjer, ako je konstrukcija uglavnom izložena opterećenjima savijanjem, može se odabrati pravokutni presjek. Inženjer zatim koristi analitičke metode kako bi napravio početnu procjenu nosivosti. - Numerička analiza
Da bi dobili precizniji rezultat, inženjer izvodi analizu konačnih elemenata. FEM model uzima u obzir svojstva materijala, geometriju presjeka i uvjete opterećenja. Analiza pokazuje raspodjelu naprezanja i deformacija u presjeku pod različitim opterećenjima. - Eksperimentalna validacija
Kako bi se potvrdili rezultati numeričke analize, nekoliko uzoraka odabranog šupljeg presjeka testira se u laboratoriju. Eksperimentalni rezultati se uspoređuju sa numeričkim rezultatima, a sva odstupanja se analiziraju.
Važnost preciznog opterećenja - Određivanje nosivosti
Precizno određivanje nosivosti šupljih profila EN 10219 neophodno je iz nekoliko razloga. Prvo, osigurava sigurnost konstrukcije. Ako je nosivost podcijenjena, konstrukcija može propasti u normalnim radnim uvjetima, što može dovesti do potencijalnih katastrofa. Drugo, pomaže u optimizaciji dizajna. Tačnim poznavanjem nosivosti, inženjer može odabrati najprikladniju veličinu presjeka i materijal, što može smanjiti troškove projekta.
Povezani proizvodi

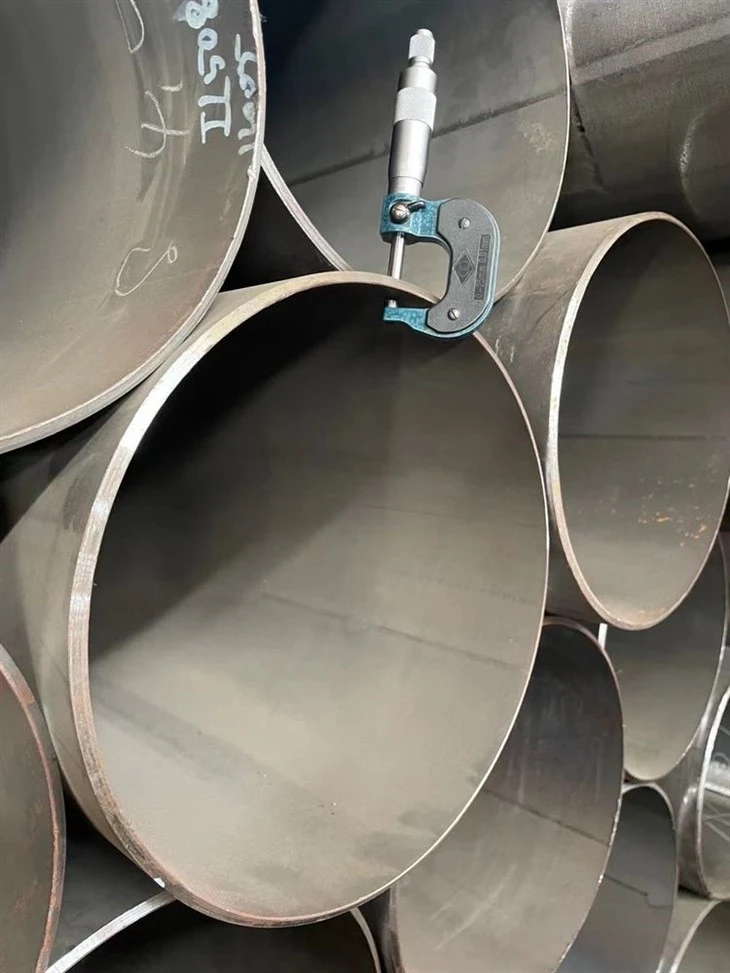

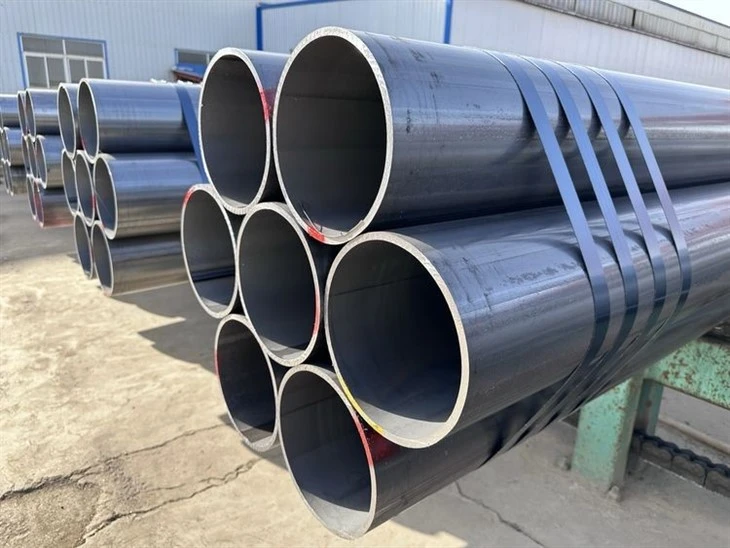

Kao dobavljač EN 10219 ŠUPLJIH SEKCIJA, nudimo i srodne proizvode kao što suDN40 pocinčana čelična cijev,EN 10025 S275JR čelična cijev, iEN 10025 čelične cijevi. Ovi proizvodi se široko koriste u raznim industrijama i mogu nadopuniti upotrebu šupljih profila EN 10219.
Zaključak
Određivanje nosivosti šupljih profila EN 10219 je složen, ali bitan zadatak. Uzimajući u obzir faktore kao što su svojstva materijala, geometrija presjeka i uvjeti opterećenja, te korištenjem odgovarajućih metoda kao što su analitičke, numeričke i eksperimentalne tehnike, možemo precizno odrediti nosivost. Kao dobavljač, posvećeni smo pružanju visokokvalitetnih šupljih profila po EN 10219 i srodnih proizvoda. Ukoliko ste zainteresovani za kupovinu naših proizvoda ili trebate više informacija o određivanju nosivosti, slobodno nas kontaktirajte radi nabavke i daljeg razgovora.
Reference
- Evrokod 3: Projektovanje čeličnih konstrukcija - Dio 1 - 1: Opća pravila i pravila za zgrade
- "Priručnik za čeličnu konstrukciju" Američkog instituta za čeličnu konstrukciju
- "Mehanika materijala" RC Hibbelera
